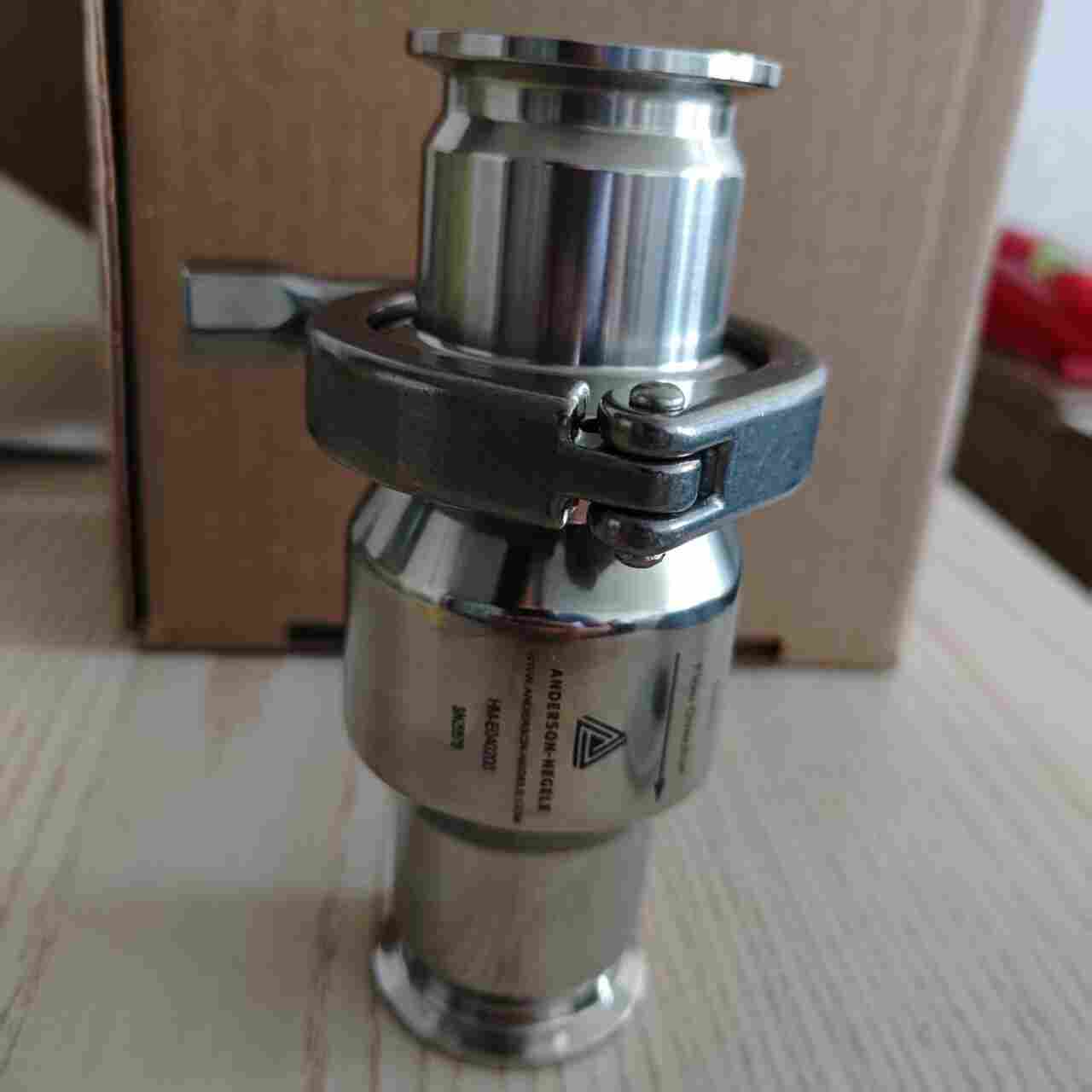

安德森-耐格（Anderson-Negele）的 ?HM-E? 和 ?HMP-E? 系列是專為食品和制藥行業設計的?衛生型渦輪流量計?。它們主要用于測量純凈、低粘度介質的流量和體積，是替代傳統工業非衛生型渦輪、槳葉式或金屬浮子流量計的高品質選擇。

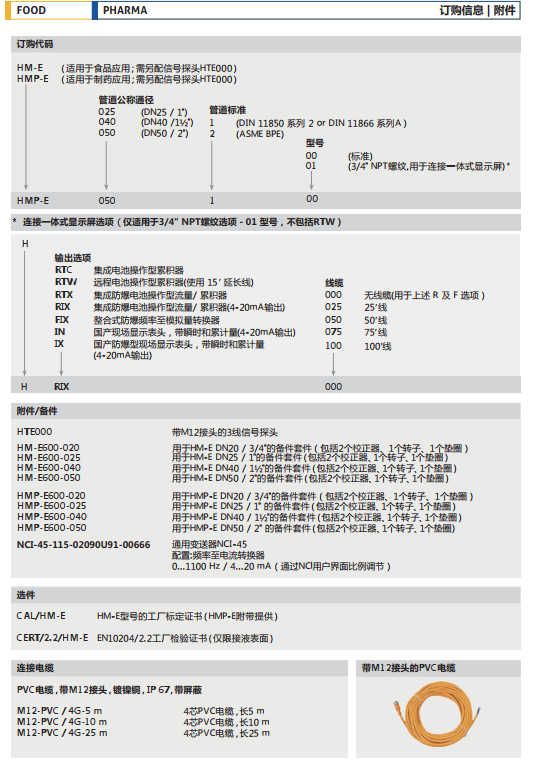

 安德森-耐格HM-E渦輪流量計常用型號

HM-E/025201，HM-E/040/2/00，HM-E/050/1/01，HM-E025100

HM-E025200，HM-E025201，HM-E040100，HM-E040101

HM-E040200，HM-E040201，HM-E050100，HM-E050101

HM-E050200，HM-E050201，HM-E600-025，HM-E600-040

HM-E600-050，

安德森-耐格HMP-E渦輪流量計常用型號

HMP-E/040/2/00，HMP-E025100，HMP-E025101，HMP-E040200

HMP-E025200，HMP-E025201，HMP-E040201，HMP-E050200

HMP-E050201，HMP-E600-025，HMP-E600-040，HMP-E600-050

傳感器HIN000和HTE000

二次表

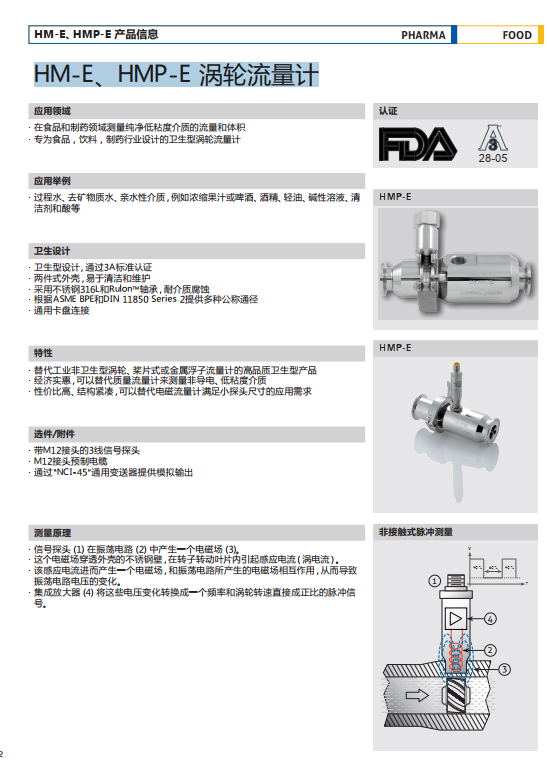

安德森耐格（Anderson-Negele）HM-E 和 HMP-E 是一款專為食品和制藥行業設計的?衛生型渦輪流量計?。兩者均用于測量純凈、低粘度介質的流量和體積，主要區別在于標準和表面光潔度要求不同。

核心區別與應用場景

?HM-E (Food)?：面向?食品與飲料?行業。

符合 ?3-A? 衛生標準。

接液表面粗糙度 Ra ≤ 0.8 μm（電拋光）。

適用于過程水、果汁、啤酒、酒精、輕油等介質。

?HMP-E (Pharma)?：面向?制藥與生物技術?行業。

符合 ?3-A? 及 ?ASME BPE? 標準。

接液表面粗糙度更高，Ra ≤ 0.5 μm（電拋光）。

提供材料證書、校準證書及 USP Class VI （針對 Rulon? 軸承材料）。

適用于注射用水、高純度工藝流體等對潔凈度要求極高的場景。

主要技術特性

?非接觸式測量原理?：采用渦流信號探頭（Eddy Current Signal Probe），不與轉子直接接觸，消除了磁力干擾，提高了精度并延長了軸承壽命。

?快速響應?：由于渦輪葉輪質量慣性矩低，響應時間小于 ?50 ms?，能輕松檢測快速流量變化。

?衛生設計?：

兩件式外殼設計，無需內部彈簧和緊固件，易于清潔和維護，降低污染風險。

通用 ?Tri-Clamp?（卡盤）連接，兼容 DIN 11850 Series 2 或 ASME BPE 標準。

?耐用材料?：

殼體：不銹鋼 316L。

軸承組合：Rulon 123? 滑動軸承 + 316L 不銹鋼軸。該組合比陶瓷更耐蒸汽滅菌和氣流沖擊，不易斷裂。

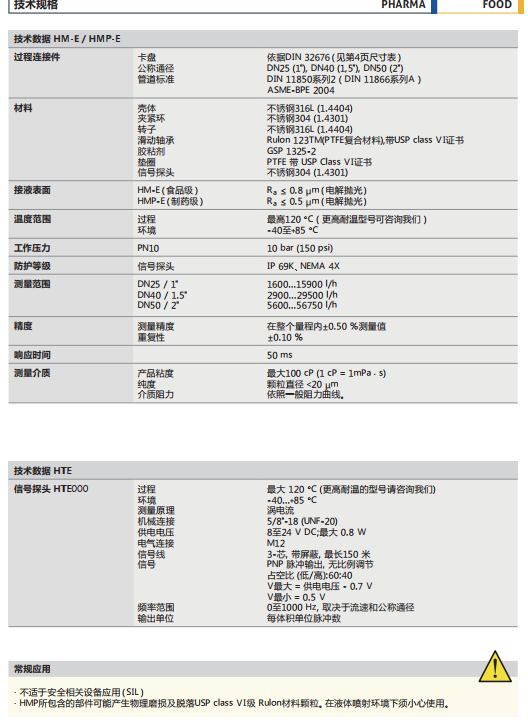

關鍵參數概覽

參數規格范圍

?公稱通徑 (DN)?DN25 (1"), DN40 (1.5"), DN50 (2")

?測量精度?±0.50% (全量程)

?重復性?±0.10%

?*工作壓力?10 bar (PN10)

?介質溫度?* 120°C (可定制更高)

?環境溫度?-40°C 至 +85°C

?防護等級?IP 69K, NEMA 4X

?適用介質粘度?* 100 cP (厘泊)

?顆粒限制?粒徑 < 20 μm

安裝注意事項

?流向指示?：確保渦輪殼體上的箭頭指向流動方向。

?滿管狀態?：安裝位置必須保證管道內始終充滿液體，避免空管測量。

?管道走向?：建議安裝在垂直管道（向上流動）或水平管道的*低點，避免向上斜坡導致氣體積聚。

?振動隔離?：避免安裝在強振動源附近
